Skip to product information
AG-01 AGS防塵、防腐、防靜電混凝土滲透密封硬化劑地坪

AG-01 AGS防塵、防腐、防靜電混凝土滲透密封硬化劑地坪

$0.00

Reliable shipping

Flexible returns

產品介紹

安廣AGS混凝土密封固化劑是一種納米級的水性無機型混凝土密封固化劑,由酸性矽酸鹽溶液、活性二氧化矽、專用催化劑、惰性資料及多種活性成分應用專利技術配製而成。 它在提高混凝土整體表面强度、耐磨性、防滲、防腐、防塵、防滑和抗老化效能上都體現出了卓越的品質。

作用機理

安廣AGS混凝土密封固化劑是一種水基性含專有催化劑和活性化學物質的混凝土密封固化養護資料,能迅速有效地與混凝土結構層中的氫氧化鈣、鋁化鈣、矽酸鈣等反應,形成惰性晶體嵌入混凝土的毛細孔,密閉微細裂縫從而極大地增强混凝土表層的密實度和抗壓強度。 這種反應分成兩個階段:

(反應前混凝土內部結構VS反應後混凝土內部結構)

(滲透結晶過程)

(結晶後生成的晶體化合物)

安廣AGS混凝土密封固化劑為水性無機化合物,其矽酸溶液能自動滲入混凝土錶5~30mm,使活性物質與混凝土基質發生矽化作用而牢固結成一體。 其形成的矽氧鍵的網鏈結構類似天然晶體,即使在超過1000℃的熱力下,依然抗熱且不會龜裂,並且其塗膜具有像人體皮膚一樣既不滲水又能排汗的透氣能,使基質保持乾爽。 同時這種特殊無機礦物結構,使其在大自然“熱脹冷縮”往復迴圈運動中,能像岩石一樣,長期保持塗膜表面的清潔,以封锁黴斑和苔蘚的生長。

性能特點

綠色環保:

安廣AGS混凝土密封固化劑是一種無色透明的水性化合物,它不含甲醛、重金屬、無毒、無味、不可燃,TVOC遠低於國家標準,從生產到施工乃至往後的所有時間,都不會對人體和環境產生任何有害的影響。

抗壓耐磨:

使用過安廣AGS混凝土密封固化劑的混凝土,因有滲透後與混凝土內部發生反應形成的結晶密閉混凝土孔隙,表面的密實度得到很大提高,耐磨效能可提高48%以上,其抗壓強度也可提高38%以上。

提高硬度:

使用安廣AGS混凝土密封固化劑後,混凝土表層內因含有的連續、多面矽晶體支撐,使得其表面的硬度迅速提高,一般可有莫氏硬度6提高到8以上。
防腐抗滲:混凝土表面經安廣AGS混凝土密封固化劑處理後,其抗滲等級可提高3-4個等級,同時由於它與混凝土發生的化學反應,與混凝土成為一個不可分割的整體,使其具有整體性防護混凝土的效果,既可防止水分透過此遮罩層,又能防止油污等化學物質侵入、破壞混凝土結構,從而提高混凝土使用耐久性。

防塵防風化:

使用安廣AGS混凝土密封固化劑後,混凝土表層分子飽和、結構穩定,且其無機效能使其難以被氧化而導致老化,也不會產生靜電,因而可避免混凝土自身產生粉塵,防止灰塵吸附在其表面,更可使混凝土整體抗風化、碳化效能得到提高,真正做到為您提供無塵、無靜電的舒適環境。

耐用免修:

安廣AGS混凝土密封固化劑作為無機物的特性之一在於它使用的耐久性,因其天然無機礦物質成分具有抗紫外線功能,並能與混凝土永久結合為一體,不存在有機地坪資料易產生的老化、剝落等問題,一般情况下,與建築物同壽命。 免去了有機地坪資料修補、翻新等諸多費用,日常清潔只需用清水或肥皂水擦洗即可。

光亮防滑:

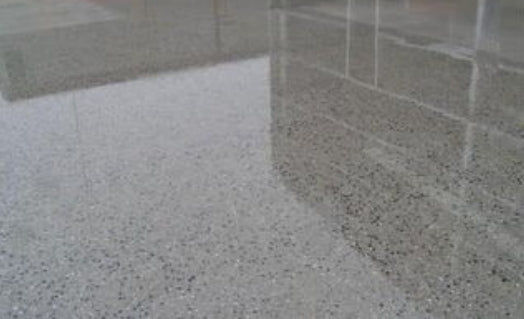

經安廣AGS混凝土密封固化劑處理後的混凝土表面,會出現大理石般的光澤,且日久光澤、亮度越佳。 且因與混凝土形成一個堅固、緻密的整體,鹽鹼成份不會從表面析出,所以不會打滑。 在長期的使用過程中能為您提供古樸、莊嚴的視界。

技術指標

安廣AGS混凝土密封固化劑在混凝土防護所需要的相關名額諸如耐磨性、抗滲性、抗壓強度、抗衝擊、耐腐蝕等方面都體現出了良好的品質。 根據國際通用ASTM標準檢測結果如下:

GB/T16925-1997 《混凝土及其制品耐磨性試驗方法》(滾珠軸承法)
GB/T50081-2002 《混凝土力學性能試驗方法標准》
JC/T906-2002 《混凝土地面用水泥基耐磨材料》
《混凝土地面用水泥基耐磨材料》標準的檢測數據



序號 檢測項目 檢測結果
1 耐磨度 基準試件 0.5
浸泡後試件 1.2
耐磨度比(%) 240
2 抗壓強度(MPa) 基準試件 22.4
浸泡後試件 30.8
表面强度(壓痕直徑), mm 基準試件 138
3 浸泡後試件 5.67
表面强度(壓痕直徑)(%) 4.42



施工方法

●施工工藝

①混凝土澆注要求:混凝土地面的强度設計要求在C25以上,不得低於C20。

②清潔地面:對於新澆注的混凝土(包括耐磨硬化地面),使用抹光機抹平、壓實,應至少養護7~14天(使用水養護),打磨、清除表面的白堿和浮塵; 對於舊的混凝土地面,需清除表面的油污、塗料和鬆散結構等影響滲透的物質,徹底清掃地面。

③使用硬化劑充分潤濕預處理的混凝土表面,並保持潤濕(觸摸有游離的液體)40-60分鐘。 可以採用刷塗、輥塗或者噴塗的管道; 期間如果局部部位變幹,應及時補加資料保持濕潤:在此期間應使用毛刷、拖把或者滾筒等工具不斷摩擦表面,使硬化劑能更均勻有效地滲透到混凝土內部。 (安廣AGS混凝土密封硬化劑應搖勻後方可使用,施工溫度為0°C-50℃C)

④當氣溫較高時,表面的硬化劑由於水份蒸發的原因很快變幹發白,,可噴塗少量水稀釋變幹發白的硬化劑,但用量不宜過多。

⑤清除餘液:使用塑膠刮子或拖把把表面剩餘液體清除乾淨。

⑥對於滲透較快的地面,在乾燥後應根據實際需要重複步驟3、4、5。

⑦養護:乾燥24小時後地面可正常使用,滲透的硬化劑有效成分逐漸與水泥反應,能更早獲得最好强度。

⑧拋光:平整密實的地面在使用一段時間後會產生一定的光澤,若拋光能使地面立即獲得較高光澤的效果,在使用硬化劑處理養護7天后可使用拋光機對地面進行拋光。

●施工用量

視混凝土基面的孔隙率而定。 用量在0.3-1.0m'/kg不等。

●適用範圍

安廣AGS混凝土密封固化劑可應用於所有混凝土防護工程上,特別適用於有無塵環境要求的場所。 如:各類要求重壓、耐磨、防滲、防塵生產車間、大型超市、糧庫、冷庫、停車場、食品生產基地、加油站、飛機跑道、體育場館、碼頭等混凝土工程。

●包裝

200kg/桶

●部分案例

You may also like
